高频诱导机焊接原理：利用 220V 50HZ 的工频交流电转 换为 30-100KHZ 的高频，通过模具产生高频磁场，将所焊接的金属通过主频感应，使其靠近诱导圈内的金属局部产生高频磁场而迅速加热，然后将其加热金属与塑胶或同时加热 的金属熔接机合在一起，再通过一定压力加以熔接定型，从 而达成完美的高频诱导焊接；

高频诱导机的优点是焊接速度快，焊接牢固，焊接口美观，对塑料外观没有任何的损伤。另外可以完成超声波无法完成的不规则大型的塑料件。所以广泛应用于不同的工业生产制造。

诱导焊接机采用气压系统,精确控制上冷模,上下移动，采用新型振荡箱设计，机器坚固耐用可靠，操作安全维修容易。电热预热之平板模架，快速装卸模具及水平调整容易。电磁启动装置革新操作方式，节省传统人力、时间及金钱的运用，提供快捷、便利的生产效能。 诱导机的高频发射器采用高性能的涡流熔接技术,机器在 运行状态时,焊接头的加热温度由高频发射器控制仪锁定在额定的工作温度（可以通过调节电流大小，改变温度）。当金属焊件在高频发射器的高涡流磁场中，被加热后（达到设 定温度），高频发射器将停止加热，上冷模气缸带动塑料焊件下压，在一定的时间内被热熔，从而固化。

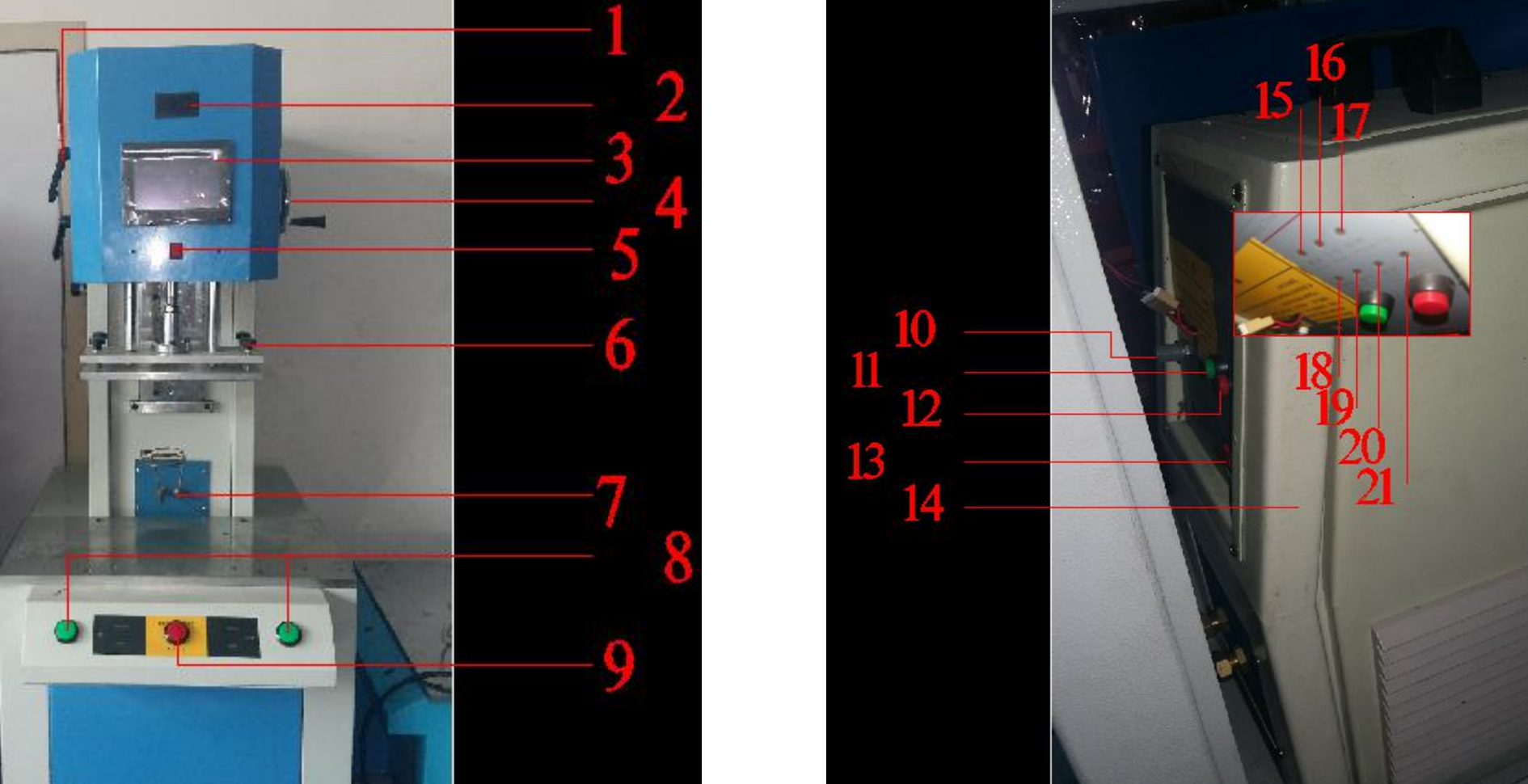

一、高频诱导焊接机配件说明

1: 锁紧手柄                            8：启 动按钮                           15：发生器电源指示灯

2：当前工作电流表                9：停止按钮                            16：发生器工作指示灯

3：触摸屏                             10：加热功率大小调节             17： 发生器却相指示灯

4：高度调节手柄                   11：手动高频 启动                   18：发生器过压报警指示灯

5：电源开关                          12：手动高频停止                    19：发生器 过载 报警指示灯

6：水平调整螺丝                   13：发生器电源开关                 20：发生器过流报警指示灯

7：加热感应器                      14：高频发 生器箱                    21：发生器 缺水报警指示灯

二、高频诱导焊接机功能介绍

1) 接通气源，接上220v 电源并可靠接地。

2) 连接下模感应线圈并确保连接头锁紧以防有渗水现象 发生。

3) 打开电源开关检查设备是否正常工作（冷却风扇是否启动，冷却水泵是否启动，各连接头有没渗水现象，高频发 生器电源开关是否打开，高频发生器有无报警指示）

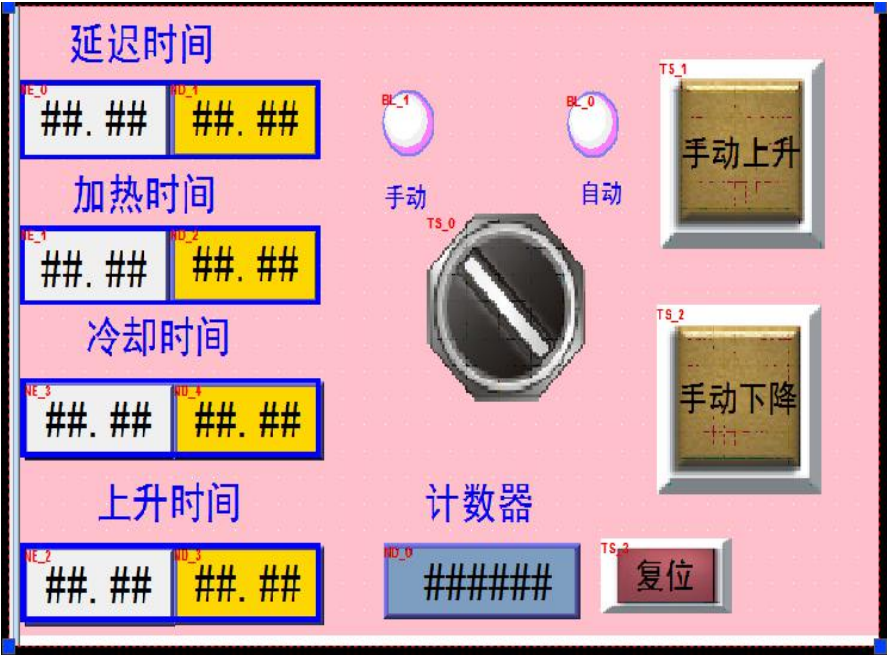

4) 模具调整，先将手动/自动开关设定到设定状态，然后将 被焊接之胶件置于下模中，再将上模放置在胶件上，松开锁 紧手柄点动触摸屏手动下降按钮行程下降，旋转高度调节 手柄使上模作用在胶件上一定压力，调节 4 颗水平螺丝使 上模与胶件完全接触，最后固定好上模并锁紧手柄，按下 停止按钮上模退回，模具调整完成。 5) 预设置触摸屏延迟时间，加热时间，冷却时间，上升时间， 将手动/自动选择开关设定到自动状态，试焊接产品并依据 焊接效果调整加热时间，加热功率大小。

三 维护与保养

1. 每天下班前将空气过滤器内的水份排出 在未关气源 时带压操作以免积留的水份 被压缩空气带入气阀和气缸 造成损坏。

2. 定期清洗机器 特别是清洁各用电器件的接线处 以免 积留的灰尘遇到潮湿空气发生打火现象。

3. 机器遇有长期停用 重新开机前应检查各电器接口处是 否联接良好 无潮湿现象。并将电控箱“手动/自动”开关转 至“手动”位置 检测设备正常后才能正式使用 。

4. 定期在导柱圆柱面上涂上黄油 减少磨损。

5. 定期检查冷却系统各连接头是否松动有无漏水现象，以免造成设备漏电短路引起事故。

6. 定期检查冷却系统冷却水箱水位确保水位在 2/3 水箱刻度以上。
